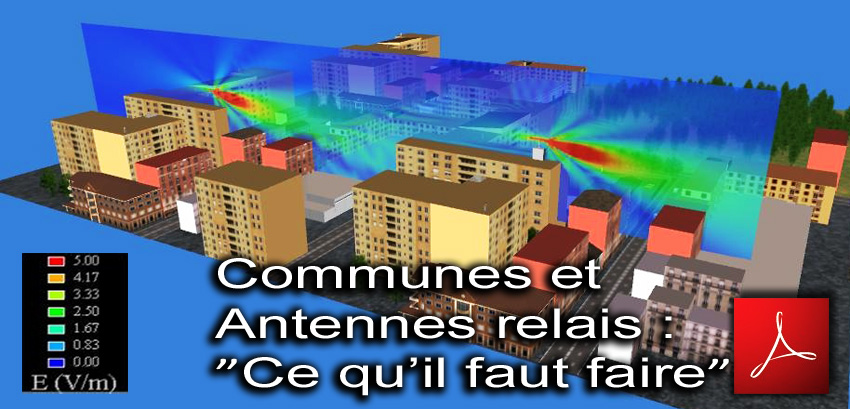

Communes et Antennes relais : " Ce qu'il faut faire "
03 03 2011
La Voix du Nord
" La ville s'est équipée d'une sonde de mesure des
champs électromagnétiques pour plus de transparence sur les ondes "

CEM_Urbain_EMF_Urban_900MHz_2500MHz_2011

- Antennes relais 2011 : Augmentation valeur moyenne constatée (champs proches 100 m) CEM HF 900 MHz – 2.5 GHz
-2011 Phone masts: Average increase observed (near field 100m) HF EMF 900 MHz – 2.5 GHz

Regarder et diffuser pour sensibiliser le DVD du film remarquable
"La vérité cachée de la Téléphonie Mobile : Full signal"
qui est maintenant disponible en version Française

Adolescentes_et_mobiles_sous_la pluie_400

Talal_Jabari_Full_Signal
.
Interview Talal Jabari
"Les gens qui aiment cette technologie
ne peuvent pas imaginer leur vie sans elle".
Talal Jabari a réalisé le film Full Signal pour le grand public, c'est-à-dire pour
la masse des gens qui ne croient pas que cette technologie est dangereuse.
C’est cette approche qui fait que le film est très porteur pour la cause de
salubrité publique, car pour le réalisateur"il est donc très important pour moi
de ne pas trop choquer de peur de recevoir une réponse négative.
L'idée est de leur tendre la main, les amener doucement à prendre conscience que la recherche indépendante indique que cette nouvelle technologie n'est
pas aussi sûre qu'ils pensent qu'elle est, ce qui tout simplement les amènent à réfléchir sur cette technologie en termes de sécurité et de dangers sanitaires".

.
.

Video report France 3 : Phone masts beam (Grenoble-France), WHO, BioInitiative 0,6 V/m.

" SEE THE INVISIBLE " report : Available to AVI

Download (click)

AFP : Polémique autour de nouvelles antennes relais Free prévues à Paris

Poster_Irak_Le_mobile_sauve_des_vies

.
Intro Next-up organisation
.

Diagrammes_Rayonnement_Vertical_Horizontal_quattro_simple

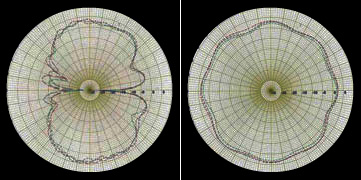

Diagrammes de rayonnement
Vertical (Gauche) & Horizontal (Droite)

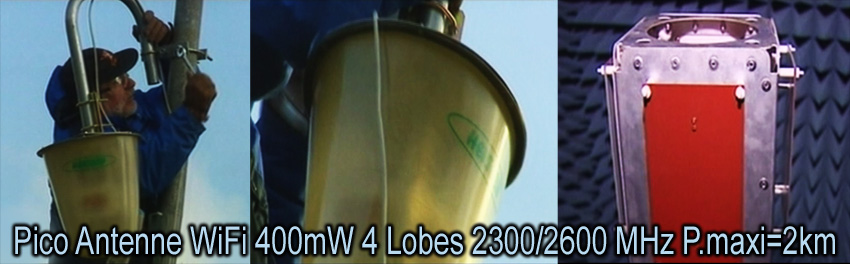

Bandes Fréquences 2300/2600 MHz
Composer de 4 panneaux (R=360°)
Gain ; 4,5 dBi
Puissance maxi : 400 mW
Portée jusqu'à 2 km

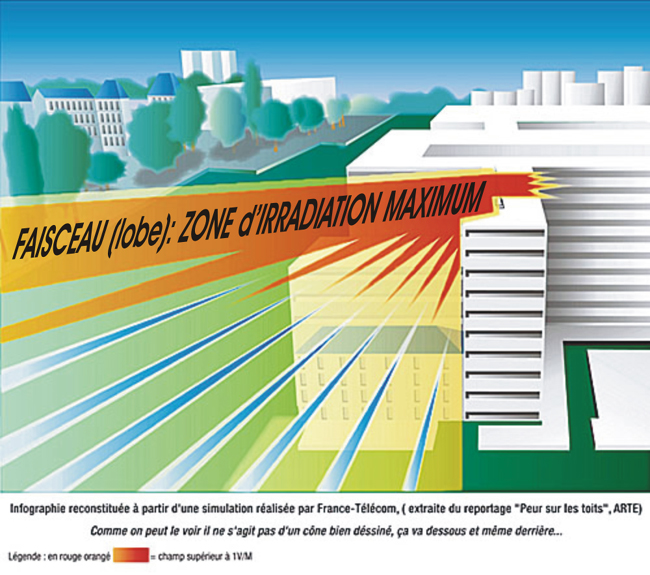

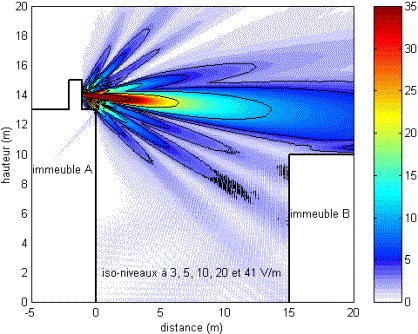

Faisceau_et_lobes_irradiations_secondaire_simulation_France_Telecom

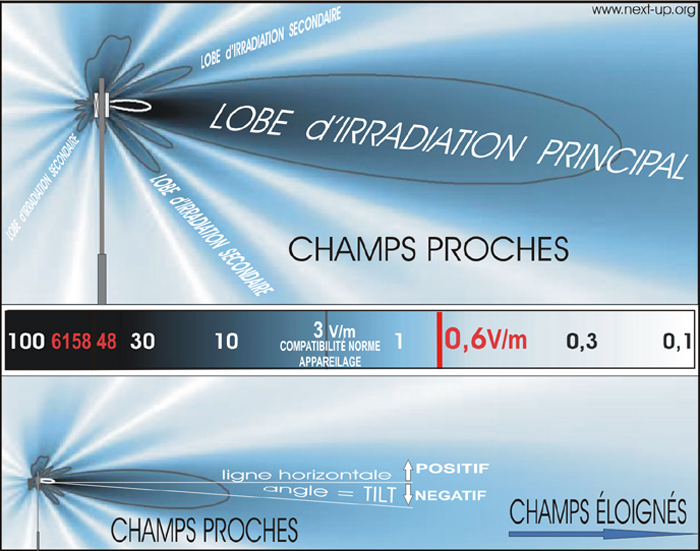

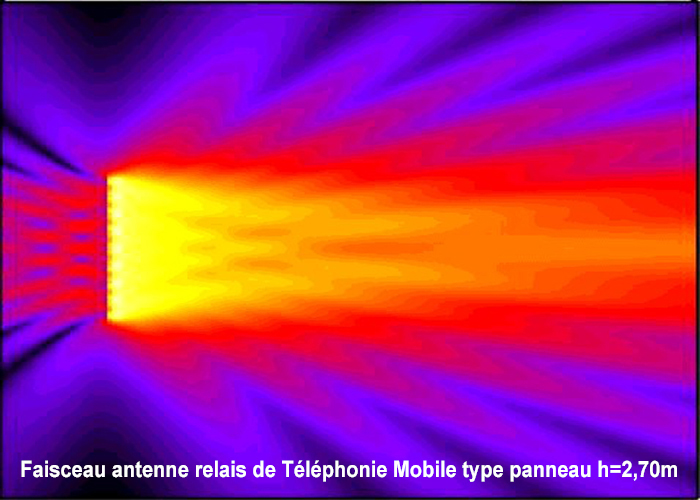

Faisceau et lobes secondaires irradiation antennes relais

Tout_sur_le_WiFi_Dossiers

- Antennes WiFi extrait du Dossier 1 -

- Avant propos :
La "lumière visible", une nouvelle technologie Révolutionnaire ?

La transmission par VLC (Visible Ligth Communication) en alternative au WiFi.
Au Japon, le Ministère de la communication, en même temps que des scientifiques, des opérateurs de télécommunications et des manufacturiers de l'électronique, sont en cours pour former un consortium afin de développer l'utilisation de la lumière visible pour la transmission des données. Cette nouvelle technologie opérationnelle sera présentée sur le marché dans les cinq années à venir. Le consortium a pour objectif un débit de 100 Mbps.
Les applications de cette nouvelle technologie sont très vastes.
La VLC est basée sur les LED qui transmettent des données en tant que longueurs d'ondes dans le spectre de la lumière, ce qui peut alors être reçu par un interface de l'ordinateur qui doit être placé dans une source de lumière.
La transmission s'effectue à ultra grande vitesse, de plus elle est totalement inoffensive, car n'entrant pas ou peu d'interaction avec le métabolisme cellulaire du corps humain, comparée à celle des radiofréquences hyperfréquences micro-ondes très largement utilisées actuellement dans le WiFi ou de la communication mobile.
Néanmoins les micro-ondes sont plus que jamais promises à un "bel avenir" dans le domaine militaire comme armes létales ou non létales, dans ce domaine la recherche s'est accentuée.

- Le WiFi (Wireless Fidelity),
est une technologie de réseau local sans fil à bas coûts qui utilise les radiofréquences de type hyperfréquences micro-ondes comme porteuse du signal. La liaison est constituée d’une antenne utilisée en émission et réception, et d’un module de traitement modulation/démodulation du signal.
Le WiFi est aujourd’hui normalisé par l'IEEE (Institut of Electrical Electronic Engineers) une organisation peu connue du grand public, mais dont les décisions le concerne directement. Ce sont ses membres, qui en toutes "indépendances" ont défini les protocoles 802.11 du WiFi. Les normes utilisées 802.11b et 820.11G utilisent une fréquence de 2 400 MHz et plus, ses débits sont d'environ 54 Mbits/s. Le WiFi est libre de déploiement, sa puissance "autorisée" est de 100 milliwatt.
Etant libre, les interférences sont possibles.

- "Son grand frère", le WiMax (World Interoperability for Microwave Acces) est normalisé aussi par l'IEEE avec les protocoles 802.16 avec des débits d'environ 70 Mbits/s dans la bande de fréquence actuellement de 3 400 MHz et plus, sa puissance est de 5 Watts, sa portée peut atteindre 50 Kms.
Le WiMax est déployée sous licence d’exploitation (Fr) délivrée par l’Autorité de Régulation des Télécommunications (ART).
Des négociations sont en cours afin que le WiMax puisse avoir des fréquences dans la bande 2300/2500 MHz soit 2,3/2,5 GHz. Le WiMax et l'ensemble des nouvelles technologies associés qui permettront des débits descendants pouvant atteindre 100 Mbps et des débit montants d'au moins 50 MBPS en utilisant des antennes multiples de transmission de type OFDM (Orthogonal Frequency Division Multiplexing) feront l'objet d'un dossier spécifique (super 3G, HSDPA, HSUPA, etc. . .).
Le WiMax couvre une vaste zone de fréquences, de plus sa modulation peut être pulsée ou non

Le grand public sans aucune connaissance particulière sur cette nouvelle technologie, et les professionnels en toutes connaissances rajoutent actuellement en masse le WiFi dans un environnement déjà saturé en radiofréquences.
Malgré qu'aucune étude d'impact sur la santé n'a été réalisée sur une déploiement, qui dépasse tout ce qui avait été envisagé, idem pour le WiMax, nous voyons monter aux créneaux dans les médias toujours les mêmes personnes qui représentent les organismes d'état de santé publique pour s'acharner à nous dire comme pour la téléphonie mobile : "Dormez bien braves gens ils n'y a aucun danger". Même si en France ces personnages se comptent seulement sur les doigts des deux mains il n'en demeure pas moins que l'état s'appuie sur eux et sur des structures para-officielles pour cautionner son immobilité.

Même si la puissance des rayonnements émis par le WiFi est sans commune mesure et très inférieure aux rayonnements émis par les téléphones portables et leurs antennes relais, il n'en demeure pas moins que son irradiation de promiscuité est pérenne.
Ce n’est pas une phobie d’être contre toutes ces nouvelles sources d'immixtions d'irradiations en Champs ElectroMagnétiques, lorsqu’on sait que "l'overdose" ambiante pour tout ce qui est vivant est atteinte, n'oublions pas que :
- Le rayonnement naturel à la surface de la terre dans ces types de fréquences est d’environ 0,0000000005 microwatt/cm2.
- Le rayonnement à partir de laquelle des perturbations du cerveau peuvent être constatées est de 0,02 microwatt/cm2.
- La dose de rayonnement d'un portable directement collé contre l'oreille et le cerveau est de 2000 microwatt/cm 2.

Contrairement à l'idée répandue dans le grand public qui connaît souvent le WiFi de part une utilisation personnelle dans son appartement (ou d'ailleurs les voisins s'irradient entre eux), ou bien par les fameux hotspots qui pullulent, il existe une autre face cachée du WiFi qui peut combiner des réseaux locaux de plusieurs kms de portée sans aucun contrôle !
De nombreuses sociétés d'équipementiers et de services se sont engouffrées dans cette brèche pour proposer par exemple des alternatives d'accès à l'ADSL par un maillage aux collectivités locales, départementales, régionales, ou autres.
Les liaisons longues distances entre particuliers sont maintenant très courantes.
Dans ces conditions de libéralisation totale, les puissances émises sont la plupart du temps incontrôlables, il n'existe aucune cartographie, souvent les antennes sont cachées, en conséquence de nombreuses personnes se trouvent dans des faisceaux d'antennes WiFi notamment directionnelles sans le savoir !.

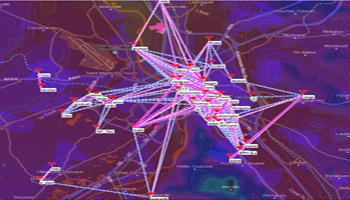

Exemple de maillage en liaisons WiFi d'une ville, totalement ingérable !.

Libre de déploiement, le WiFi est un redoutable pollueur du milieu urbain et locatif.

- Sachez identifier les antennes WiFi : Il existe des centaines de modèles souvent difficiles à repérer, de la boite de conserve (Ricorée sa correspondante à la norme 802.11b en 2,4 GHz est parfaite), à la poêle de cuisine, aux diverses paraboles, panneaux, etc . . .
Elles ont envahi nos lieux de vie, de travail, les écoles, et même . . . les hôpitaux.

Exemples d'antennes WiFi

- Sachez comprendre les émissions des Antennes WiFi, comme toutes les antennes celles-ci ont des lobes de rayonnement (irradiation), voire des faisceaux directionnels suivant le type d'antennes, exemples :

Lobe omnidirectionnel

Faisceau directionnel

Faisceau bi-directionnel

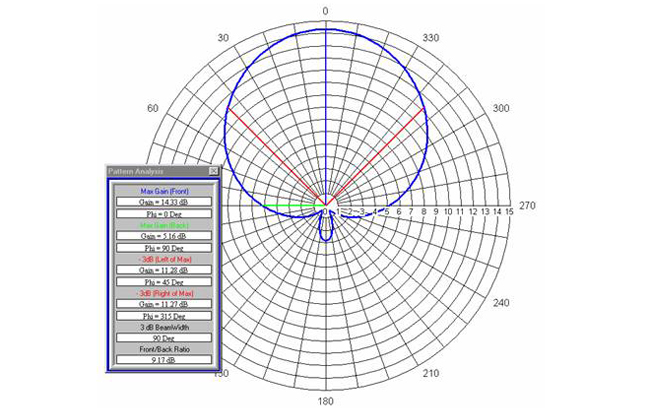

Lobes principal/secondaires

- Identifiez votre irradiation par le WiFi, à usage domestique ou aux postes de travail deux exemples :

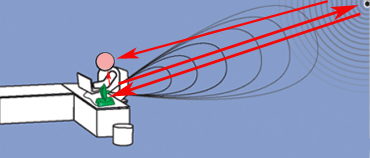

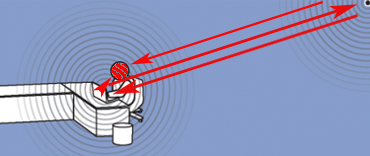

A gauche : Deux antennes classiques omnidirectionnelles (base + ordinateur) = irradiation à 100 %.
A droite : Une antenne omnidirectionnelle (base) et une antenne directionnelle (ordinateur) = irradiation moins 30 à 40 %.

Sectorisation des lobes d'irradiation des antennes omnidirectionnelles

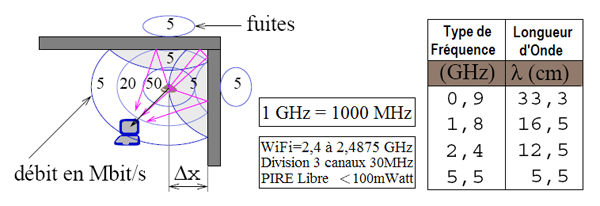

Réflexions, interférences, longueur d'onde et débit (Mbit/s).

Plus la distance à un obstacle de réflexion est réduite :
- plus la zone d'interférence est grande,
- plus la zone de diffraction est grande et difforme.

- Zones WiFi :
L'omniprésence en permanence des micro-ondes sont aujourd'hui des faits accomplis. A eux seuls les routeurs WiFi domestiques ont réussi en 3 ans à couvrir la majorité des zones d'habitation. Censés distribuer internet sans fil dans une propriété privée, ils émettent en réalité largement au delà, dans un rayon de 300 mètres, un rayonnement micro-ondes à 2.4 Ghz (maintenant aussi 5.5 Ghz), et connaissent depuis 200/2004 une explosion de ventes aussi spectaculaire que leur chute de prix. Début 2006, un routeur sans fil est même devenu moins cher qu'un simple routeur "filaire", voire même gratuit dans certaines promotions, beaucoup s'en sont donc équipés sans avoir besoin de wireless, et sont donc désormais irradiés, souvent sans le savoir, ainsi que leurs voisins, à des rayonnements inutiles et permanents. La solution : la désactivation.

Zone d'influence d'un seul WiFi
privé sur un quartier + les étages !

Délimitation zones de bases WiFi privées infuençant chaque individu

Pour des raisons économiques, de nombreux consommateurs optent pour un abonnement "all-in" (Téléphone sur ADSL). Chez ces abonnés, est installe d'office un routeur "VoIP" WiFi, même si leurs liaisons sont cablées : dans ce cas, nul besoin de l'émetteur de radiofréquences micro-ondes intégré. Ces utilisateurs et tous leurs voisins situés dans un rayon de 180 mètres, sont donc irradiés en micro-ondes pulsées (bombardés) de pics (0.6 v/m à 5 m), chaque seconde, jour et nuit, POUR RIEN.
Les hotspots devraient atteindre les chiffre d'environ 145 000 unités dans le monde fin 2006, la croissance est très rapide puisqu'il n'y a pas de réglementation.
Les hôtels et restaurants sont des gros "consommateurs" car ils y voient une plus-value en matière de service, en ville le résultat spectaculaire de la croissance de l'irradiation ambiante ne s'est pas fait attendre : environ + 1000 % entre 2004 et 2006 !

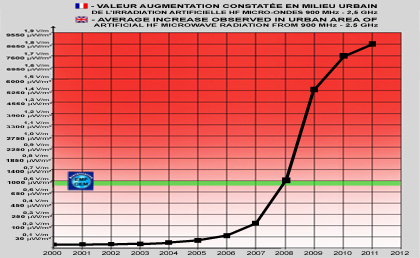

Valeurs_Moyenne_CEM_Urbain_EMF_Urban_900MHz_2500MHz_2011_mini
Courbe exponentielle des CEM en centre urbain (hors zone proche TM).
ZOOM

- Les Antennes WiFi, contrairement aux idées reçues et véhiculées par certaines personnes en charges de responsabilités sanitaires, peuvent avoir des portées de plusieurs kilomètres, exemples :

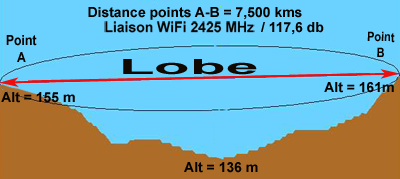

Tests de portée
Etudes et expérimentations
sur matériel WiFi
(802.11b & 802.11g)

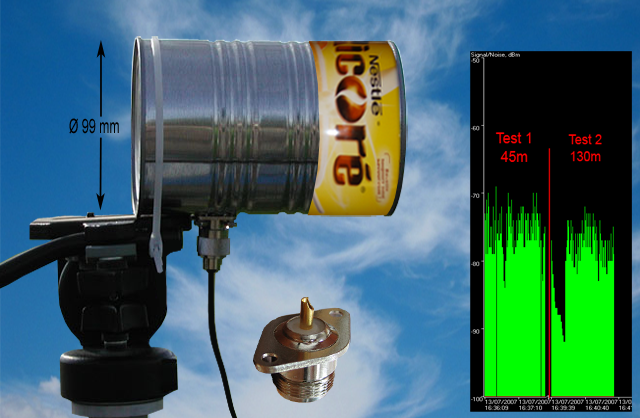

Antenne directionnelle WiFi dite Ricoré

WiFi France 13 canaux Fréquences : 2,412 à 2,472 GHz
Antenne est calculée suivant la Fréquence exemple 2,45 GHz = 12,2 mm
(longueur d'onde = fraction logueur d'onde du signal) et sa Puissance d'émission ( Ø cable, etc . . .)

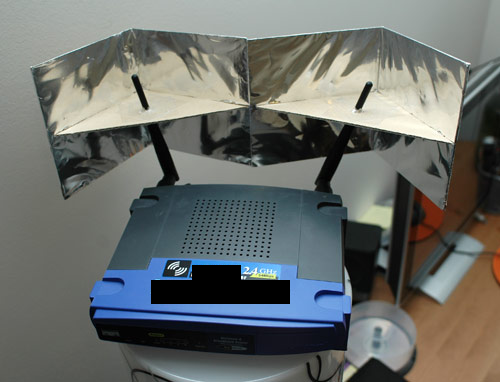

- Les Antennes WiFi, sont souvent camouflées soit dans un cadre naturel, dans le mobilier urbain, avoir une forme anodine, ou être confondues avec des paraboles de réception TV satellite, exemples :

Note:
this graph indicates the intensity of artificial microwave radiation at street level.
This increases considerably for the upper floors of a building, notably in relation
to the angle of inclination (Tilt) from the horizontal and the height from the ground (Azimut) of the antenna.
[Explanation: case study FR]

Re-re- publication de l'étude de l'AFSSET de 2007 piloté par Jean-François Viel
et diffusée ('remixée") en 2009 dans des publications scientifiques (NCBI) en deuxième étape par le . . .
CNRS et l’Université de Franche-Comté (mais sans l'AFSSET ?).
Notons au passage que le nom du "fumeux" René de Séze a lui aussi disparu,
est-ce "un boulet qui est passé à la trappe?".

Bref tout ceci n'est pas du tout clair, comme d'ailleurs le sont aussi
les explications sur les conclusions de l'étude dont les titres dans les médias ont été :
"Antennes relais : l'exposition est plus forte à distance "
beaucoup de personnes ont cru à un poisson d'avril !!.

- extrait
"AFSSE Rapport ZMIROU"
.

..
..". . / . . . Par contre, le groupe d’experts estime nécessaire que l'axe des faisceaux principaux des antennes ne soit pas orienté directement vers
les lieux de vie à courte distance (moins de 100 mètres), même si les niveaux de champ mesurés sont très faibles et indiscernables du
‘bruit de fond’ RF, notamment des bandes FM et radio, et cela pour
deux raisons : afin d’éviter de diriger le rayonnement de manière inutile vers le public à courte distance, dans le but de maintenir à un niveau le plus faible possible le niveau d’exposition de l’ensemble de la population"
.

.....

...

Avertissement :

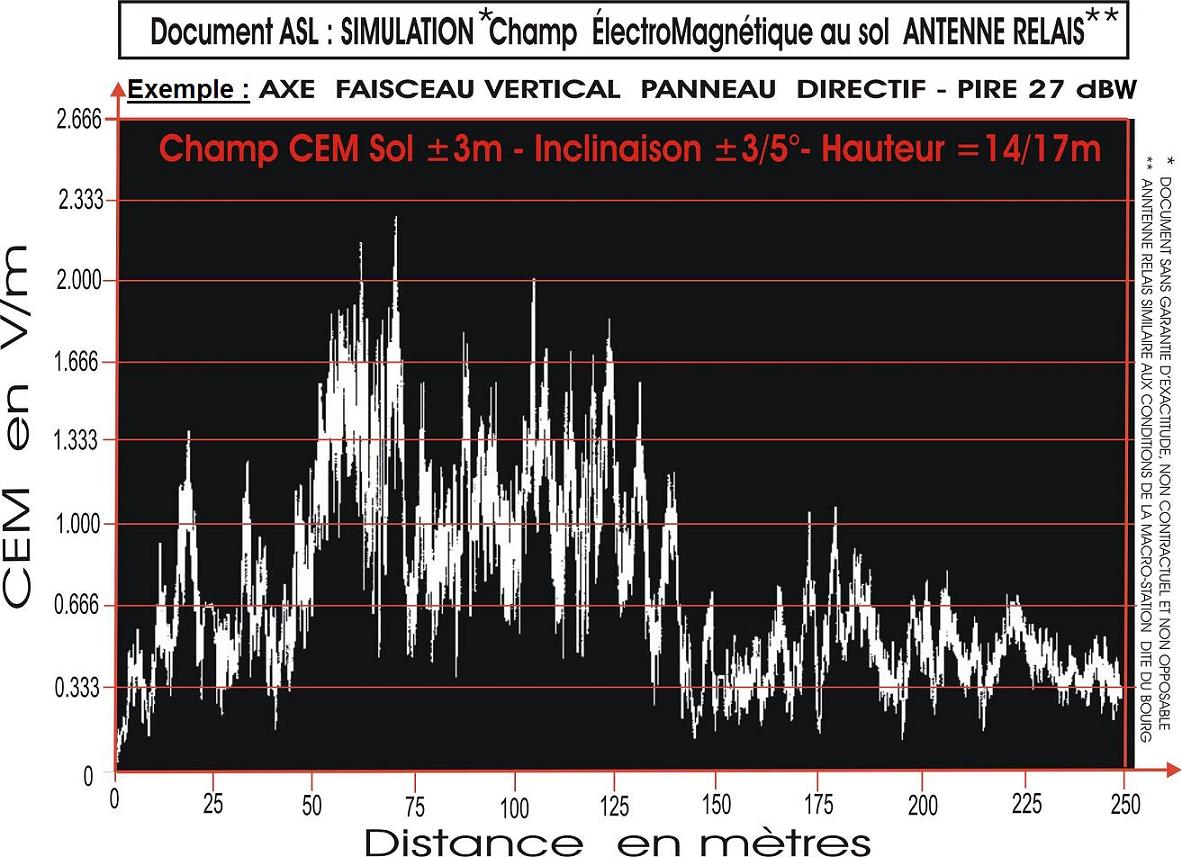

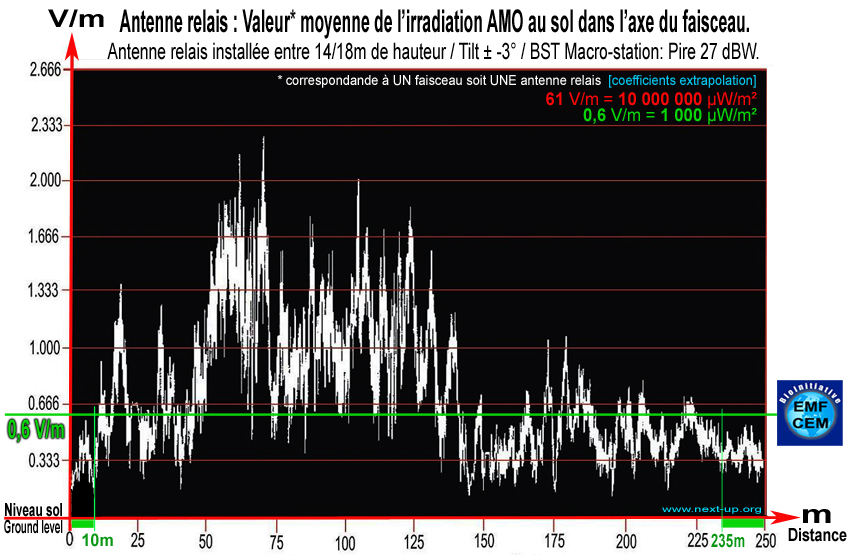

ce graphique correspond à des valeurs d'irradiation AMO (Artificielle Micro-Ondes) au niveau du sol (rue).
En élévation (étages d'immeubles) ces valeurs augmentent de façon conséquente notamment en fonction du
Tilt (inclinaison par rapport à l'horizontale) et Azimuts de faisceaux d'antennes relais.
[Comprendre : Dossier étude de cas]

Antennes relais :

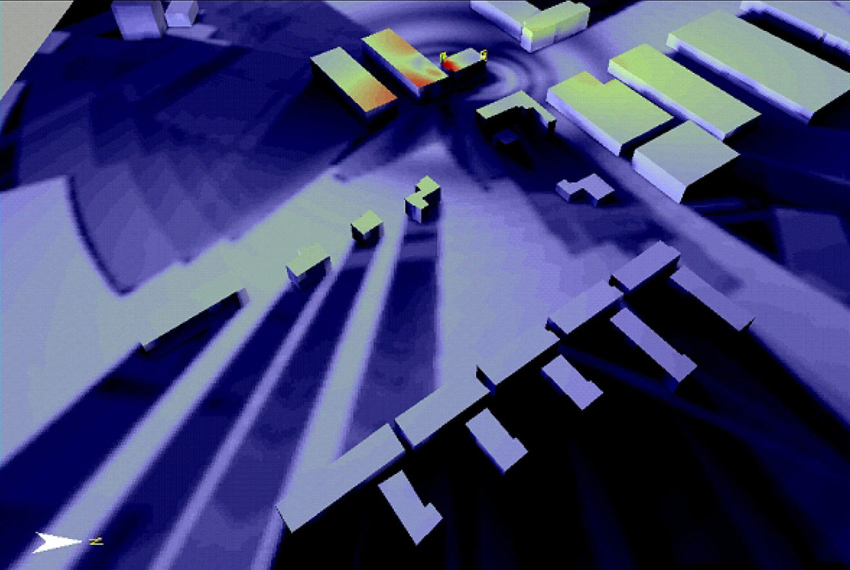

exemple de visualisation de l'irradiation HF micro-ondes dans une zone urbaine (Salzburg).
Plus la couleur est foncée moins la valeur de l'irradiation est élevée.

Relay antennas:
Illustration of the HF microwave radiation in a town (Salzburg).
The darker the colour the lower the level of radiation.

Propagation par réflexion de l'irradiation HF micro-ondes dans les constructions.

How HF microwave radiation is propagated in buildings by reflection.

Imageries extraites de : Graphics taken from
Final Report Martin Röösli and others

Study on the Feasibility of Epidemiological Studies on Health Effects of Mobile Telephone Base Stations.

2

.

.
24 04 2008
" Les ondes électromaléfiques "
.
" . . . Les scientifiques sont terrorisés à l'idée de s'exprimer devant les médias,
bref tout cela n'est pas très rassurant . . ."
.
Reportage:
Emmanuelle Jaquet.

Nausées, maux de tête insupportables, poitrine oppressée :
ce sont les symptômes d'une personne souffrant
d'Hyper Sensibilité Electromagnétique.
avec
André Bonnin EHS et Etienne Cendrier (Robin des toits).
Alain Vian, Université Blaise Pascal Clermont-Ferrand.

Next-up organisation :
Complément d'information relatif
à l'Université Blaise Pascal de Clermont-Ferrand.

.

.
11 04 2008
Écologie et Environnement
Nouveau magazine présenté par Thomas Hugues
ça chauffe (extrait)
" Antennes relais "
.

3

Ville_visualisation_globale_spectre_TM_intensite_puissance

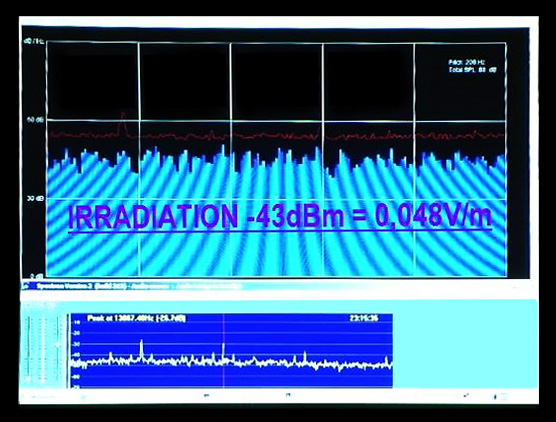

Ville visualisation globale spectre TM intensite puissance

4

Antennes relais : Nouveau DOSSIER 2008

Les sites d'antennes relais sont gérés à distance par une
BSC (Base Station Controller).
Puis par un MSC* (Mobile Switching Center).
Puis par un CS (Centre de Supervision).
* MSC = CCM : Centre de Commutations du service Mobile.
Les centres de télécommunications mobiles gèrent les conversations entre les usagers de la télécommunication mobile
au sein d'un réseau et établissent la liaison avec un autre réseau de télécommunications mobiles ou avec un réseau fixe.
Le CCM enregistre ainsi dans une banque de données le fichier ELN (fichier des abonnés rattachés)
qui contient les informations exactes quant à la localisation d'un usager dans un réseau à un moment donné.

Base Station Controller (BSC) ou Centre de Supervision (CS), qui contrôle à distance
les Stations de Bases (BST) des antennes relais,

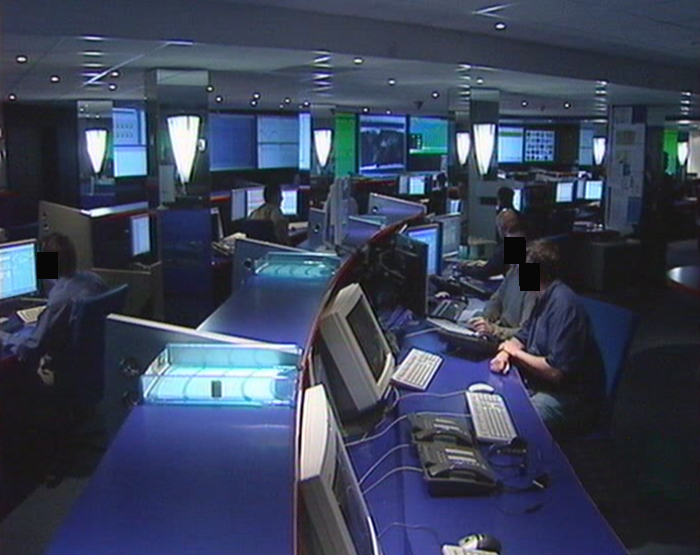

Remarquez les postes téléphoniques, les claviers et souris sont tous. . . filaires !

Comprendre : Schémas traitements des Flux GSM -GPRS - UMTS

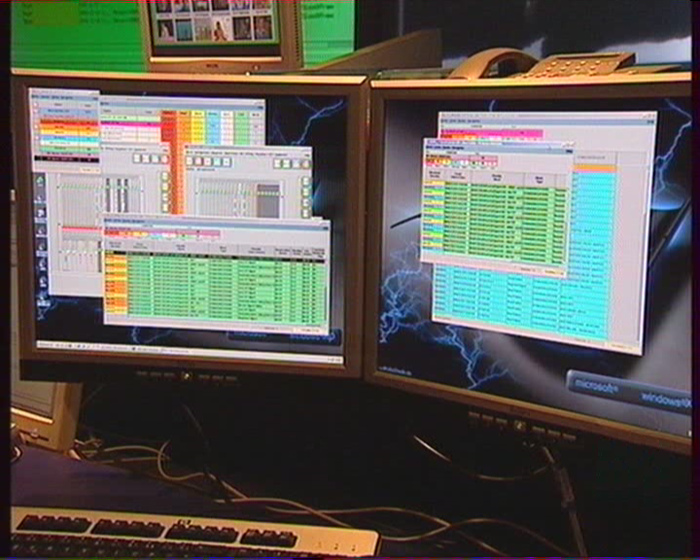

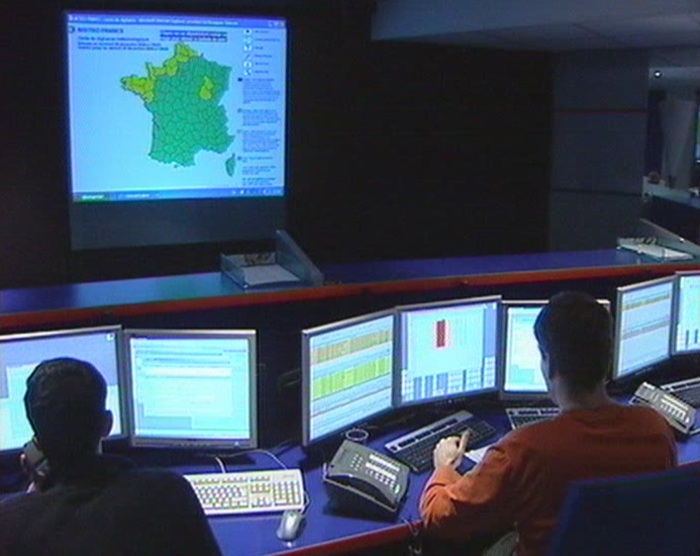

Ecrans de contrôles d'une BSC ou CS, avec écran géant de contrôle de Météo France afin d'avoir des informations utiles sur l'état
de la situation météorologique, pare exemples, vent pouvant déazimuter les antennes relais ou RH, impacts de foudres, etc . . .)

Détails des écrans des postes de contrôles (état flux communications GSM).

Antennes Relais de Téléphonie Mobile
- 1 ère PARTIE -

1- Il ne faut pas confondre Azimut et Lobe (Faisceau) :
1/1 - L' Azimut est un axe, (un exemple: 3 antennes relais = 3 Azimuts)
1/ 2 - le Lobe est un volume en 3 Dimensions.
(comme le faisceau d'un phare de voiture)

2- Le Lobe (Faisceau) d’irradiation en CEM hyperfréquences micro-ondes pulsées
d’une antenne relais panneau directionnelle cellulaire de
Téléphonie Mobile se décompose dans l’espace comme suit:

2/ 1 - Le Faisceau Vertical suivant l’axe de l’Azimut.

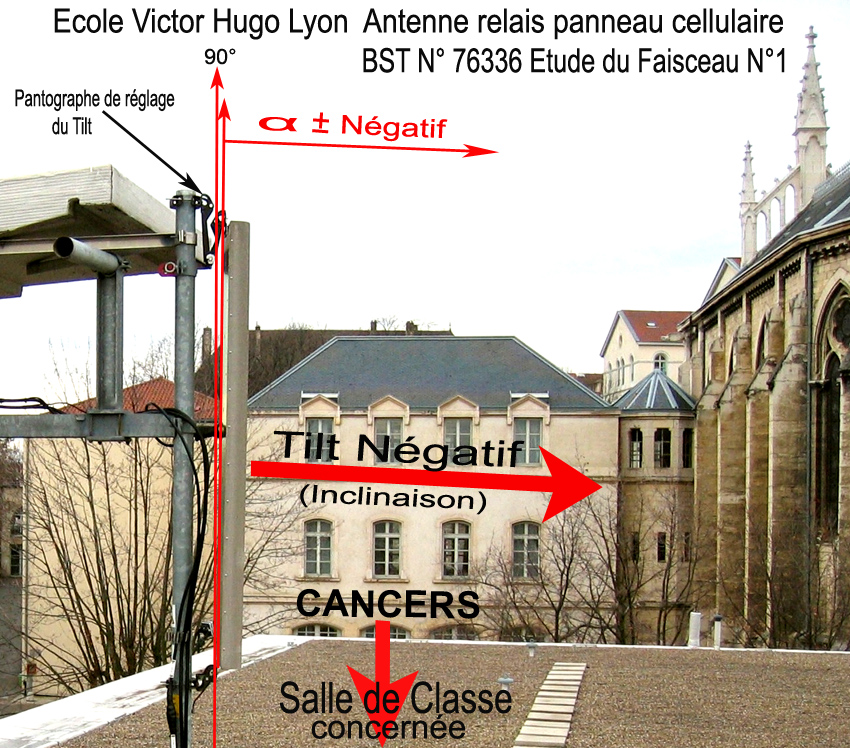

2/ 2 - Le Faisceau Horizontal suivant l’axe du Tilt (inclinaison).

Ce faisceau Horizontal a une couverture de zone de 120°,
c’est pour cela que nous trouvons en général 3 antennes relais soit 120°x3 = 360°.

3

4

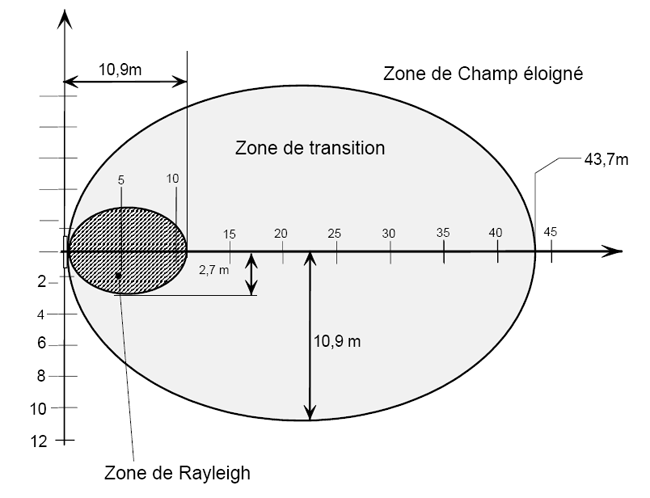

- Lobes zones de Rayleigh et Transition -

5

6

Telecommunications_Mobiles_Innovations_Technologiques

Antennes_relais_propres_photoniques_nantubes_850

Antennes relais pour Téléphones Mobiles et Stations de Bases de TM

Innovation_Telephone_Mobile_Propre

Communications Mobiles & Innovations Technologiques :
Afin de ne plus créer de pollution environnementale (bain radiatif/électrosmog),
Next-up organisation propose à Xavier Niel et Cyril Poidatz de Free mobile
de tester un site pilote (sans irradiation) d’antennes relais de forte puissance (100 W !),
ce qui de surcroît offre l’avantage de diminuer fortement le nombre de sites de
Stations de Bases terrestres d’antennes relais nécessaires à une bonne couverture.

1_Telephonie_Mobile_Sale_et_Propre_c

2_Telephonie_Mobile_Sale_et_Propre_c

3_Telephonie_Mobile_Sale_et_Propre_c 4_Telephonie_Mobile_Sale_et_Propre_c

2

Antennes_relais_propres

Antennes_relais_propres_zero_irradiation

Telecommunications_Mobiles_Comparatif_Panneaux_Panneau_Cellulaire_Tube_Photonique_nanometrique

Telecommunications_Mobiles_Sat_Comparatif_Panneaux_Panneau_Cellulaire_Tube_Photonique_nanometrique_850

In the face of the present unprecedented increase in artificial microwave radiation in the environment, there is a vital need to obtain up to date information as a basis for a comprehensive assessment of the impact of this radiation on people's health.

This questionnaire for the general public is easy to fill in and anonymous.
For it to be credible and representative it is essential for it to be circulated widely in Europe and worldwide so that we can amass the maximum statistical data.

Designed originally in a printed version by Dr Roger Santini, it has been updated so that people who live close to relay antennas can give the full details of their experience.
The statistics gathered from this enquiry will be sent anonymously to scientists
and health organisations for analysis and publication.

Please help circulate this questionnaire.

Face à l’accroissement sans précédent de l'irradiation artificielle micro-ondes dans l’environnement, il est nécessaire et vital d’avoir de nouvelles données pour une évaluation globale de l’impact des ondes sur la santé des humains.

Ce questionnaire enquête anonyme grand public se veut simple.
Pour qu’il soit crédible et représentatif il est essentiel qu’il obtienne une large diffusion en Europe et dans le monde pour engranger le maximum de données statistiques.

Élaboré à l’origine en version papier par le Dr Roger Santini, il a été actualisé
afin d’être au plus près de la réalité du vécu des riverains d’antennes relais.
Après traitement informatique des données, les statistiques seront transmises anonymement aux scientifiques et organismes d’états afin d’analyses et publications.

Merci de votre aide pour la diffusion de cette enquête européenne.
